類金鋼石薄膜材料的制備方法
2022.01.12類金鋼石是碳的一種非晶態(tài),它含有大量SP3鍵和部分SP2鍵,由于金鋼石或SP3鍵合碳在熱力學(xué)上是亞穩(wěn)相,由SP2鍵轉(zhuǎn)變?yōu)?/span>SP3鍵存在較大的激活勢(shì)壘,因化合成DLC薄膜需要非平衡態(tài)的過程以獲得非平衡態(tài)的SP3鍵合碳。最早合成DLC的方法是采用CH4為源氣體的低溫化學(xué)沉積方法。現(xiàn)階段DLC 的合成方法可分為兩類:化學(xué)氣相沉積(CVD)和物理氣相沉積(PVD)。前者主要有離子束輔助沉積、離子體(直流和射頻)輔助沉積、微波放電等;后者主要有陰極電弧沉積、濺射沉積等。
1、離子束沉積DLC薄膜
在Ar的等離子體中,通過濺射碳電極產(chǎn)生碳離子,在偏壓的作用下將離子萃取出來并導(dǎo)引到基片。該方法的優(yōu)點(diǎn)是工藝容易控制;產(chǎn)生的離子束能量在較窄的范圍內(nèi)分布而且具有特定的方向性;在沉積過程中,具有幾到幾千電子伏特能量的離子撞擊生長(zhǎng)膜的表面導(dǎo)致亞穩(wěn)相的產(chǎn)生。
離子束沉積有兩種類型,第一種為直接離子束沉積,組分、能量和流量均可控的離子束直接射向基片,撞擊離子同時(shí)提供沉積原子和轟擊粒子,轟擊效果可改善薄膜質(zhì)量。第二種為離子束輔助沉積,氣體離子源提供非平衡離子能量,離子束提供改善薄膜形成的轟擊能量。該技術(shù)可保持高真空狀態(tài)和離子能量的不降低,使基片污染大大降低。
2、陰極電弧沉積
從陰極電弧發(fā)射出來的離子流與靶成分密切相關(guān),并具有較高的能量,處于激發(fā)態(tài)。高密度的陰極電流引起陰極材料劇烈發(fā)射,大多數(shù)發(fā)射物在與陰極點(diǎn)有關(guān)的等離子體中被離化。對(duì)于碳陰極,發(fā)射物主要是C+離子,能量在幾十電子伏特?,F(xiàn)階段改進(jìn)的電弧技術(shù)為過濾陰極電弧技術(shù),在該技術(shù)中,中性料子和大粒子從等離子束流中被清除出來,只有荷電離子及簇團(tuán)達(dá)到出口并沉積到基片上,該方法制備的DLC膜具有高硬度、高密度的特點(diǎn)。
3、濺射沉積
使用能量為1keV的Ar+離子束濺射石墨靶,濺射出來的碳原子沉積到基片上,為生長(zhǎng)薄膜提供轟擊的Ar+離子束可促進(jìn)SP3鍵的形成,但同時(shí)使薄膜存在較大內(nèi)應(yīng)力。
4、等離子體輔助化學(xué)氣相沉積
等離子體輔助化學(xué)氣相沉積(PECVD)是制備DLC最普通的方法。是通過碳?xì)浠衔餁庠吹纳漕l等離子體沉積,且需在基片上施加負(fù)偏壓。

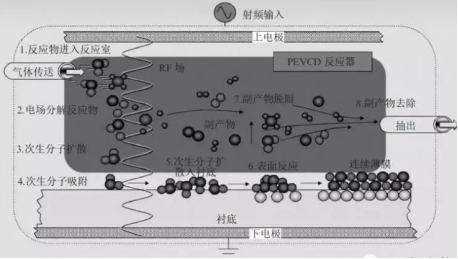

在反應(yīng)過程中,反應(yīng)氣體從進(jìn)氣口進(jìn)入爐腔,逐漸擴(kuò)散至樣品表面,在射頻源激發(fā)的電場(chǎng)作用下,反應(yīng)氣體分解成電子、離子和活性基團(tuán)等。這些分解物發(fā)生化學(xué)反應(yīng),生成形成膜的初始成分和副反應(yīng)物,這些生成物以化學(xué)鍵的形式吸附到樣品表面,生成固態(tài)膜的晶核,晶核逐漸生長(zhǎng)成島狀物,島狀物繼續(xù)生長(zhǎng)成連續(xù)的薄膜。在薄膜生長(zhǎng)過程中,各種副產(chǎn)物從膜的表面逐漸脫離,在真空泵的作用下從出氣口排出。
< 上一篇
球閥涂層工藝對(duì)比
下一篇 >
TaC涂層介紹及應(yīng)用
