解決方案
工具涂層
高硬度加工
SP涂層
SP是蘇德涂層專門針對(duì)高硬度材料加工而研發(fā)的涂層，具有極高硬度和較高的抗高溫氧化性，同時(shí)適合應(yīng)用于高速、高硬切削，一般被加工材料硬度大于52HRC.對(duì)于部分難加工材料、超硬合金、高溫合金切削時(shí)，可以有更高的切削速度，并擁有可靠的使用壽命。
蘇德SP涂層與其他司涂層測試性能比較
測試條件:
加工刀具: D8-60L-25-4T
銑削方式: 側(cè)銑
工件材料: Cr12MoV (58HRC)
切削速度: 150m/min
進(jìn)給速度: 2183mm/min
軸向切深: 10mm
徑向切深: 0.2mm
冷卻方式: 濕切油冷
加工40m后刀具磨損對(duì)比照:
測試性能比較：蘇德SP涂層> A公司涂層> B公司涂層

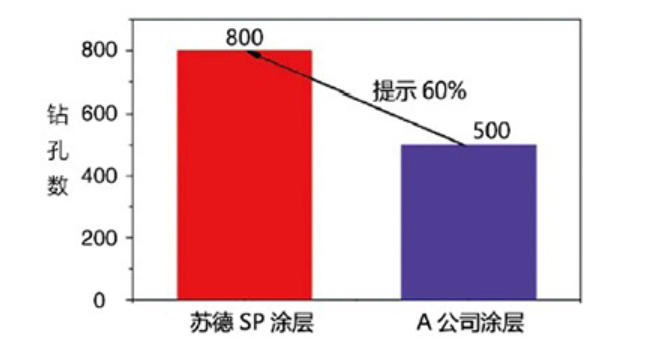

客戶使用效果:
刀具規(guī)格: D10*9.7*113 mm內(nèi)冷鉆
加工材料: 40Cr鋼
轉(zhuǎn)速: 2600 rpm
進(jìn)給速度: 520mm/min
切深: 86mm
冷卻方式: 油冷卻
數(shù)據(jù)來源來于客戶使用
推薦涂層列表
涂層名稱 | 涂層成份 | 顯微硬度(HV0.05) | 沉積溫度范圍(℃) | 對(duì)鋼的干式摩擦系數(shù)(μ) | 最高工作溫度(℃) | 厚度(μm) | ?主要應(yīng)用 |
|---|---|---|---|---|---|---|---|
SP | AlTiSi基 | 3000-3300 | <500 | <0.3 | 1000 | 1-3 | 加工淬硬鋼，HRC55以上高性能加工，半干式或干式加工 |
GS | AlCrSi基 | 3300-3500 | <500 | <0.3 | 1300 | 1-3 | 高速齒輪加工、高性能加工、加工鑄鐵或鎳基高溫合金 |
Ta-c | C以Sp3鍵為主 | 4000-7000 | 200 | <0.1 | 400 | <1.5 | 復(fù)合材料加工，如CFRP |
